Unsere Lösung – sofort einsatzbereite MEGC
mit höchster Wasserstoffreinheit

Patentierte Technik ermöglicht sofortigen Einsatz

Die Multiple Element Gas Container (MEGC) von HYKONIS sind sofort einsatzbereit: Sie werden mit Typ-IV Behältern, die mit reinem Wasserstoff befüllt sind, ausgeliefert.

Unser patentiertes Verfahren ermöglicht eine vakuumgestützte Dichtheitsprüfung jedes einzelnen Behälters unter Betriebsdruck mit 100 % Wasserstoff – noch vor Integration ins System.

Das spart Zeit und entspricht den Anforderungen der ISO 13807, Kapitel 7.3.3. Somit entfällt die eine initiale Dichtheitsprüfung durch unsere Kunden. Das Ergebnis: Ein System, das technisch überzeugt und sich wirtschaftlich rechnet.

99,99 % Reinheit direkt ab Werk – ohne Spülverluste
Ein weiterer Vorteil: Unsere Vakuumtrocknung entfernt Feuchtigkeit und Fremdgase vollständig. So wird in jedem Behälter bereits ab Werk eine Wasserstoffreinheit von 99,99 % (Fuel Cell Grade) erreicht. Die sonst übliche Druckwechselspülung zur Entfernung von Stickstoff oder Sauerstoff entfällt – ebenso wie der damit verbundene Zeitaufwand, Gasverlust und Wasserstoffverbrauch.

Energieeffizient und wartungsarm – durch kaskadierte Gasrückgewinnung

Unsere Anlage ermöglicht eine kaskadierte Gasrückgewinnung. Dadurch lassen sich Verdichter- und Anlagenleistung um bis zu 90 % reduzieren – bei gleichzeitig zehnfach verkürzter Prozesszeit.

Das senkt sowohl den Energiebedarf als auch den Wartungsaufwand signifikant.

Erleben Sie den Unterschied – sprechen Sie mit uns über Ihre Lösung.

Technischer Hintergrund:
Warum HYKONIS macht, was es macht

Bisheriges Verfahren – Verdünnung mit Druckwechselspülung

Die erstmalige Befüllung von Typ-IV Behältern erfolgt üblicherweise nach dem Prinzip der Verdünnung. Zu Beginn befindet sich atmosphärische Luft im Behälter – bestehend aus rund 78 % Stickstoff und 21 % Sauerstoff. Um eine Explosionsgefahr zu vermeiden, wird der Behälter mit Stickstoff gespült, bis der Sauerstoffgehalt auf unter 4 % gesenkt ist.

Anschließend wird Wasserstoff eingefüllt, der durch Druckentlastung wieder abgelassen wird – mitsamt dem verbliebenen Gasgemisch.

Da Wasserstoff leichter ist als Stickstoff, entweicht er bevorzugt – was die Effizienz der Verdünnung verringert. Dieser sogenannte Druckwechselprozess muss mehrfach wiederholt werden, bis der Stickstoffanteil unter 100 ppm liegt.

Das Verfahren ist:

• zeitaufwendig (6-8 Stunden)
• manuell intensiv
• verlustreich, da der kontaminierte Wasserstoff nicht wiederverwendet werden kann

Die HYKONIS-Lösung:

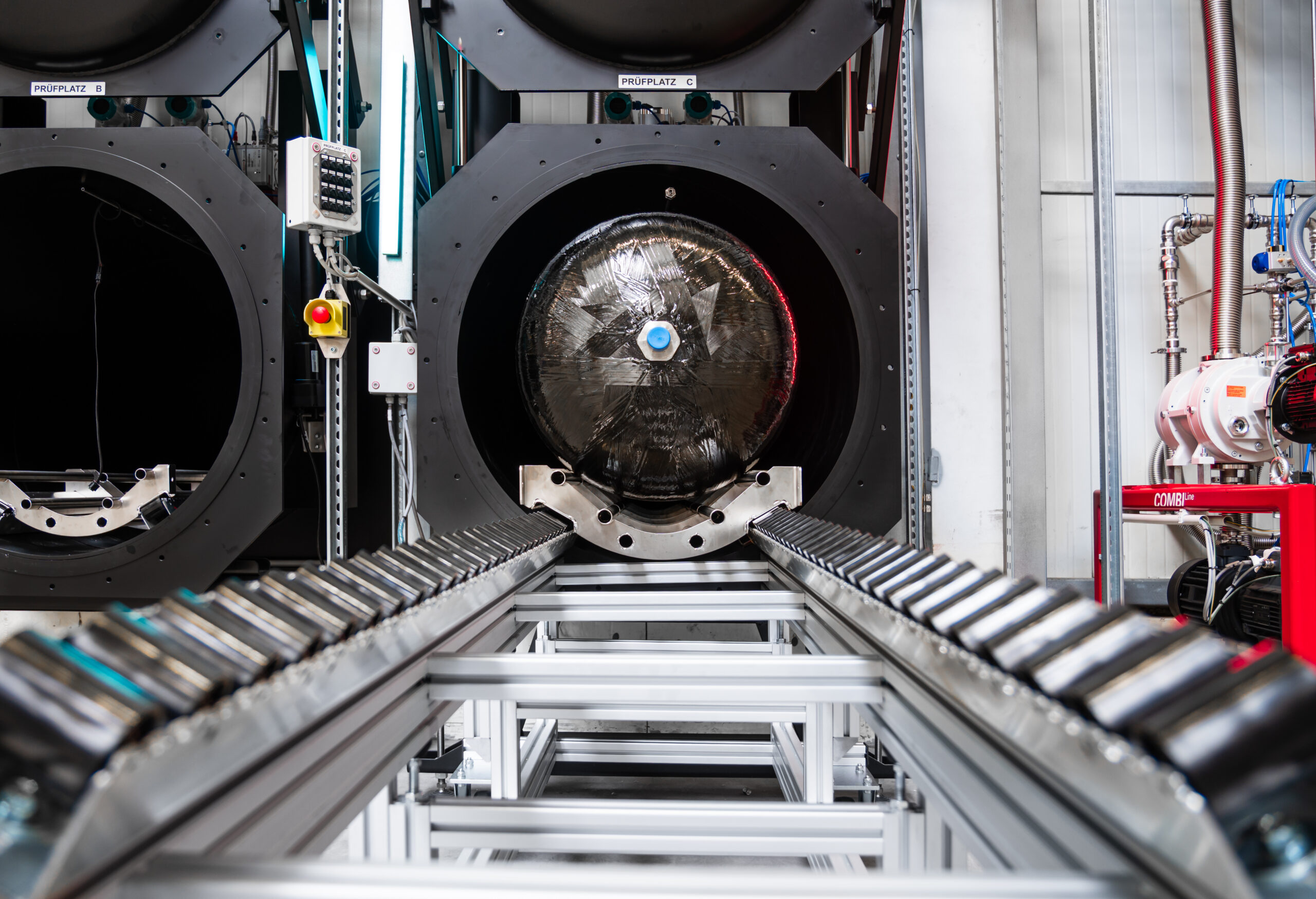

Befüllung per Vakuumkammer

HYKONIS nutzt ein patentiertes Verfahren, bei dem Dichtheitsprüfung und Erstbefüllung in einer speziell entwickelten Vakuumkammer erfolgen – schnell, sicher und verlustfrei.

Die Herausforderung bei Typ-IV Behältern:
Sie bestehen aus einem CFK-Mantel (carbonfaserverstärkter Kunststoff) mit einem Kunststoffliner im Inneren. Während der Mantel hohem Innendruck standhält, würde ein Vakuum im Inneren bei Umgebungsdruck außen den Liner zusammenfallen lassen.

Die Lösung:

• Der verschlossene Behälter wird in eine evakuierte Kammer gelegt.
• Da der Innendruck normal bleibt, entsteht zunächst ein relativer Überdruck im Tank.
• Nach dem Öffnen strömt die Luft kontrolliert aus.
• Wenn auch die Kammer vollständig evakuiert ist, herrscht Vakuum innen wie außen – ohne Druckdifferenz.

Das Ergebnis:

• Kein Schaden am Liner
• Kein Spülprozess nötig
• Reiner Wasserstoff kann direkt eingefüllt werden
